komponen pada PC :
- Output terdiri dari : Monitor, Speaker, Printer, Headset.
- Input terdiri dari : Mouse, Keyboard, Scanner, Drawing pad, Joystick, Microphone, Webcam.
Lalu untuk bagian perangkat Kerasnya atau biasa disebut "Hardware" adalah sebagai berikut.
- Casing yang nantinya menjadi sebuah CPU apabila komputer sudah terakit dengan benar.
- Motherboard dilihat dari namanya adalah sebagai Ibu papan atau sebagai tempat terpasangnya komponen CPU yang penting seperti Processor, VGA Card, Ram,dll.
- Processor adalah sebuah otak dari komputer tersebut sebagai pemegang kendali kinerja suatu PC, letaknya di pasang pada Motherboard.
- RAM adalah memory atau tangan dari komputer.
- VGA card sebagai mrmbantu mengolah gambar.
- PSU/Power Supply
- Hardisk sebagai tempat penyimpanan data.
Setelah semua komponen yang penting sudah lengkap mari kita mulai untuk merakit sebuah PC dengan langkah-langkah sebagai berikut :
- Tips sebelum melakukan perakitan PC supaya aman :
Lakukan perakitan PC di ruangan tertutup dan bebas debu. Idealnya sih
memang di ruangan ber-AC (air condition). Siapkan meja kerja yang cukup
lebar untuk menaruh semua peralatan dan perlengkapan, serta taruh sebuah
kursi yang nyaman. Jangan merokok, karena abu rokok bisa mengotori dan merusak komponen PC, terutama prosesor.
Tempatkan air minum Anda jauh dari meja kerja. Gunakan pula lampu
penerangan yang cukup kuat.
Untuk menghindari arus statik pastikan outlet listrik di rumah Anda
telah dibumikan atau gunakan gelang antistatik dan sandal karet.
Langkah 1 :
Membuka Cassing dan memasang Power Supply/PSU (apabila ingin mengganti PSU pada cassing) pada awalnya saat membeli sebuah cassing baru, sudah tersedia power supply namun apabila anda merasa power supply bawaan cassing tersebut kurang memuaskan anda dapat menggantinya sesuai dengan selera anda.
Bukalah kedua penutup samping dengan melepas keempat baut yang berada di belakang casing. Simpanlah terlebih dahulu kedua penutup samping itu di tempat yang aman.

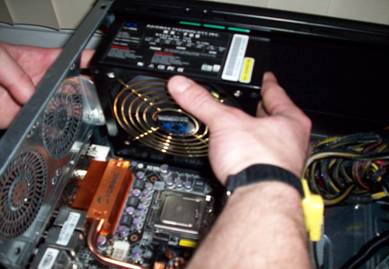

Pasanglah swicthing power supply unit (PSU) adapter pada tempat yang telah disediakan. Pada model tower dan middle tower, biasanya tempatnya di sisi paling atas. Lalu rekatkan dengan empat buah baut. Anda bisa mengabaikan langkah ini bila casing yang Anda beli telah menyertakan PSU di dalamnya. Apabila sudah ada namun anda ingin menggantinya bukalah sekrup nya terlebih dahulu kemudian lepas PSU tersebut.
Langkah ke 2 :
Memasang Motherboard pada casing yaitu dengan meletakkan motherboard pada tray casing dan sesuaikan lubang antara casing dan lubang motherboard, lalu kunci dengan sekrup.
Langkah ke 3 :
Memasang Processor pada Motherboard. Processor terletak pada socket yang telah disediakan oleh Motherboard, dan dapat diganti dengan Processor yang lain asalkan sesuai dengan socket yang ada pada Motherboard. Salah satu yang sangat besar pengaruhnya terhadap kecepatan komputer tergantung dari jenis dan kapasitas Processor.
 |
| Letak socket untuk meletakkan Processor |
- Buka pengunci Socket Processor pada Motherboard.
- Pasangkan Processor ke Motherboard. (PENTING...! Perhatikan bahwa Processor mempunyai tanda pada salah satu sudutnya, dalam hal ini biasanya ditandai dengan lekukan, lubang atau anak panah).
- Cocokan tanda tersebut dengan tanda yang ada pada Socket Processor (Jika Anda melakukan hal tersebut di atas dengan tepat, maka Processor akan dapat dimasukkan ke socketnya dengan baik dan benar).
-
Kemudian kunci kembali socket tersebut, dengan cara menekan tuas kebawah dan mengaitkan pada pengunci yang ada.
Cara memasang CPU Cooler ( Pendingin ) :
- Siapkan CPU Cooler dan Pasta Processor.
- Lapisi Processor yang sudah terpasang dan permukaan CPU Cooler dengan pasta yang sudah dipersiapkan tadi.
- Kemudian pasangkan CPU Cooler tepat diatas Processor yang sudah terpasang, lalu kencangkan pengunci pada CPU Cooler.
- Hubungkan daya yang terdapat pada CPU Cooler dengan Motherboard.
Memasang Hardisk Internal. Sebelum memasang Hardisk ke casing langkah pertama yang harus anda lakukan adalah mengenal jenis Hardisk yang akan Anda gunakan. Untuk Hardisk yang sering digunakan saat ini yaitu Hardisk ATA dan SATA. Jika Anda Menggunakan Hardisk ATA maka kabel penghubung dari Hardisk ke Motherboard yang harus Anda gunakan adalah Kabel IDE, dan jika Anda menggunakan Hardisk SATA maka silahkan gunakan kabel SATA. Perbedaan kabel IDE dan SATA terletak pada fisik kabel, kabel ATA lebih lebar dari pada kabel SATA. Biasanya kabel ATA digunakan untuk beberapa perangkat lain selain dari pada Hardisk seperti CD/DVD-ROM.
Langkah ke 6 :
Memasang CD/DVD Drive. Untuk pemasangan CD/DVD drive ini kurang lebih sama dengan pemasangan Hardisk. Hanya penempatannya saja yang sedikit berbeda, biasanya CD/DVD Drive ditempatkan pada bagian teratas pada casing. Sebelum menempatkan CD/DVD Drive, buka dulu penutupnya terdapat pada casing yang terbuat dari plastik, Kemudian tekan penutupnya dari bagian dalam.
Langkah ke 7 :
Merakit Kabel Konektor Motherboard. Pasang konektor yang berasal dari lampu LED, spiker, tombol power dan tombol reset PC ke motherboard. Letak pinnya biasanya berada di depan slot PCI. Meski harus berhati-hati, Anda tak perlu merasa khawatir pemasangan konektornya terbolak-balik. Masing-masing pin di motherboard sudah ada namanya. Tinggal sesuaikan saja namanya dengan nama konektor yang akan ditancapkan.
Berikutnya, hubungkan konektor kabel power yang berasal dari PSU ke port power yang berada di motherboard dana memasang kabel I/O. Port power biasanya berwarna putih dengan jumlah pin sebanyak 24 buah sedangkan I/O berwarna putih dengan jumlah pin 4. Biasanya letak port power berdampingan dengan soket floppy. Model motherboard modern seluruhnya telah menggunakan konektor ATX yang diberi pengait, sehingga pemasangan konektor power tak mungkin terbalik.
 |
| Kabel I/O |
Jangan lupa juga untuk menghubungkan kabel data yang terdapat pada Hardisk (SATA) dan CD/DVD driver (IDE) ke motherboard.
Langkah ke 8 :
Memasang Card Adapter.Untuk Card Adapter yang bisanya dipasang adalah sound, video card, modem dan SCSI adapter. Cara pemasangannya yaitu : masukkan Card Adapter pada slot yang tersedia di motherboard, lalu tekan sampai konektor benar-benar masuk, kemudian beri sekrup sebagai penahan card. Untuk lebih jelas nya perhatikan gambar di bawah ini. Gambar di bawah adalah contoh pemasangan VGA card, namun perlu anda perhatikan mengenai jenis slot pada VGA card tersebut karena ada jenis yaitu slot PCI dan AGP. Kemudian pasang kabel power PCI-E ke VGA card yang gunanya sebagai pengantar daya VGA card tersebut
Langkah ke 9 :
Memasang kabel konektor untu port USB. Apabila pada casing CPU anda terdapat port USB tambahan maka hubungkan kabel tersebut pada Motherboard sesuai dengan pin kabel konektor tersebut.
Langkah ke 10 :
Jika
semua langkah-langkah perakitan komputer sudah selesai, kini tutup
dengan casing dan beri sekrup. Hubungkan kabel dari catu daya ke soket
dinding dan juga hubungkan konektor monitor ke port video card, konektor
kabel keyboard dan konektor mouse ke port mouse.
Langkah ke 11 :
Setelah
semua kabel konektor telah dihubungkan dengan tepat maka mulailah untuk
mencolokan kabel power PSU dan Monitor ke aliran listrik dan cobalah
untuk menyalakan PC/Komputer tersebut. Apabila semua nya lancar dan
berhasil menyala berarti anda telah merakit semuanya dengan benar dan
anda telah siap untuk ke tahap selanjutnya yaitu menginstal OS(
Operating System) seperti Windows dan aplikasi pendukung lainnya
sehingga PC anda benar-benar sudah siap untuk digunakan.
